Клапан расхода воздуха AIRFIX

Клапаны постоянного расхода воздуха AIRFIX позволяют гарантировать заказчикам и проектировщикам точный расход воздуха и низкий уровень шума в каждом помещении вне зависимости от качества наладки системы.

Устройство и принцип работы

Регулирующим элементом клапана является эластичная мембрана. При изменении перепада давления на клапане мембрана деформируется, изменяя площадь проходного сечения таким образом, чтобы объёмный расход воздуха оставался постоянным.

Клапан работает без электропитания и не требует пусконаладки: заданный расход поддерживается автоматически во всём рабочем диапазоне перепада давления. Это позволяет гарантировать проектные расходы по помещениям независимо от разбалансировки сети.

Материалы и исполнения

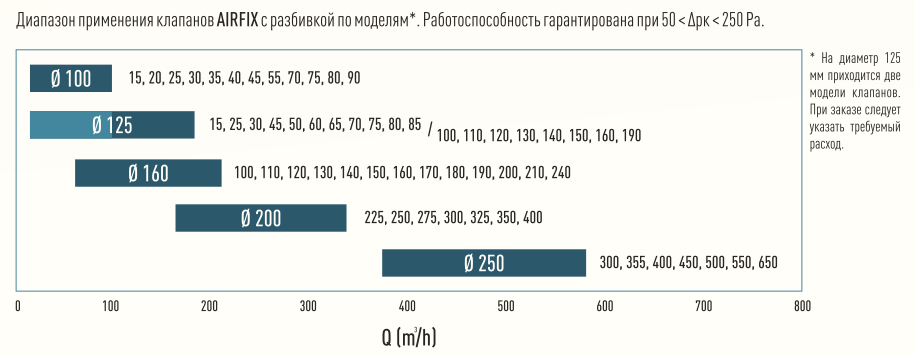

Типоразмерный ряд — 8 моделей, 7 диаметров (80, 100, 125, 150, 160, 200, 250 мм). Рабочий диапазон перепада давления 50–250 Па (исполнение HD — 150–650 Па); температура −10…+60 °C. Присоединительные размеры — по DIN EN 1506. Точность поддержания расхода: ±5 м³/ч (при расходе до 50 м³/ч) или ±10 %.

Где применяется

• Системы приточной и вытяжной вентиляции, кондиционирования воздуха и воздушного отопления жилых, общественных, административных и производственных зданий
• регулирование и балансировка расхода воздуха по участкам сети
• Условия применения: диапазон давления — 50–250 Па (исполнение HD — 150–650 Па)
• температура — −10…+60 °C

Монтаж и обслуживание

• Клапан устанавливается в круглый воздуховод; присоединительные размеры соответствуют DIN EN 1506

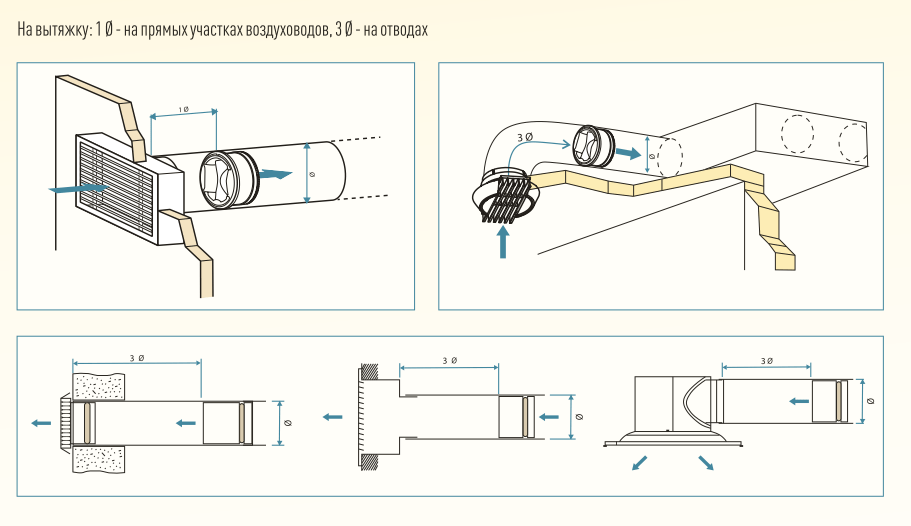

• В приточных системах клапан монтируется между воздухораспределителем и воздуховодом; в вытяжных — в ответвлении перед вытяжной решёткой
• Рекомендуемое расстояние от отвода или тройника до клапана — не менее одного диаметра: это обеспечивает заявленную точность поддержания расхода
• Клапан устанавливается стрелкой по направлению потока; монтажное положение — любое
• Пусконаладка и настройка не требуются: заданный расход поддерживается автоматически

Условное обозначение и заказ

Габаритные и присоединительные размеры
