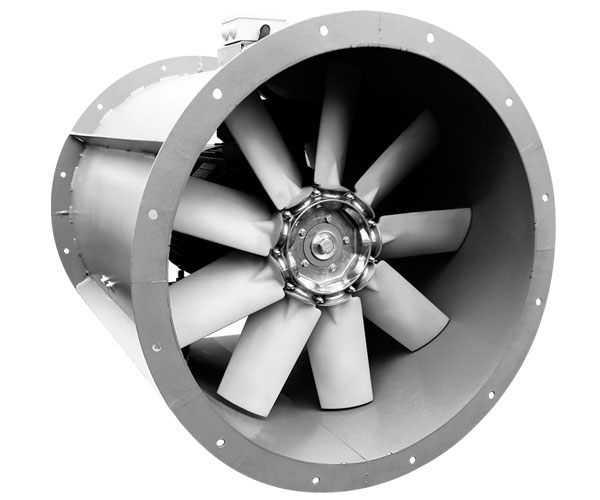

Вентилятор осевой ВО 21-12

Name: Вентилятор осевой ВО 21-12
Price: 50503.00 RUB
Availability: InStock

✓ Всегда в наличии / под заказ Доставка по всей России

Техническое описание (PDF) Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты, BIM-модель

Вентилятор осевой ВО 21-12: 11 типоразмеров, расчёт цены по типоразмеру, двигателю и исполнению. Цена от 50 503 ₽.

⚙️ Подбор и заказ

50 503 ₽

Партнёрские скидки — по запросу.

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Вентилятор осевой ВО 21-12 — 11 типоразмеров, 255 вариантов исполнения и двигателя. Стоимость рассчитывается в блоке «Подбор и заказ»: выберите типоразмер, двигатель и исполнение.

Назначение

Осевой вентилятор общеобменной вентиляции с поворотными лопатками рабочего колеса. Угол установки лопаток задаётся при изготовлении и определяет производительность. Выпускается в общепромышленном и взрывозащищённом исполнении.

Линейка осевых вентиляторов серии ВО 21-12 разработана для использования в
Осевые вентиляторы ВО 21-12 поставляются в полностью собранном и готовом к монтажным работам виде в заводской упаковке. Вентиляторы поставляются с
Функцию корпуса выполняет вальцованная из конструкционной стали цилиндрическая обечайка. Для подсоединения вентилятора ВО 21-12 к воздуховодам сети
Корпус вентилятора окрашен.
Внутри корпуса расположено рабочее колесо с армированными стекловолокном лопатками из полиамида. Лопатки вентилятора имеют аэродинамический про-
Втулка крыльчатки напрессована непосредственно на ротор электрического асинхронного двигателя.

Конструкция

Исполнение вентиляторов – общепромышленное, взрывозащищенное.
Корпус вентилятора выполнен из окрашенной углеродистой стали, лопатки

Технические характеристики

Индекс рабочего колеса	Мощность двигателя, кВт	Частота, об/мин	Q min, м3/ч	Q max, м3/ч	Pv max, Па	Pv min, Па	Масса, кг
1-А	0,18	1500	1010	2480	87	19	19
1-Е	0,18	1500	1030	2880	103	25	19
1-М	0,18	1500	1510	3280	100	34	19
4-М	0,18	1500	2151	3597	129	40	20
4-С	0,25	1500	2440	4790	133	70	22
4-Т	0,37	1500	2830	5270	144	84	22
1-А	0,55	3000	2530	5160	351	82	22
1-Е	0,75	3000	2220	6070	451	112	26
1-М	1,1	3000	3830	6910	414	148	29
4-М	1,5	3000	4508	7594	576	179	32
4-С	2,2	3000	5261	9674	592	291	34
1-Е	0,18	1500	2020	4380	112	38	20
1-М	0,18	1500	2960	5110	114	50	20
1-Н	0,18	1500	3150	5370	118	55	20
4-М	0,25	1500	3160	5323	165	55	23
4-Н	0,37	1500	3400	5715	170	64	24
4-О	0,37	1500	3641	6114	175	73	24
4-Р	0,37	1500	3847	6453	174	82	24
1-Е	1,1	3000	4390	9260	493	163	31
1-М	1,5	3000	5030	10800	548	220	33
1-Н	2,2	3000	6000	11400	548	244	34
4-М	3	3000	6549	11045	711	234	41
4-Н	3	3000	7053	11860	730	272	41
4-О	3	3000	7592	12687	749	311	41
4-Р	4	3000	8029	13514	756	350	45
4-С	4	3000	8460	14222	750	390	45
4-М	0,25	1000	2912	4810	83	30	31
4-Н	0,25	1000	3134	5184	86	35	31
4-О	0,25	1000	3363	5546	88	40	31
4-Р	0,25	1000	3514	5854	88	44	31
4-С	0,25	1000	3663	6143	88	48	31
4-Т	0,25	1000	4419	6749	90	58	31
2-М	0,25	1500	3340	6950	141	59	29
4-Е	0,37	1500	3586	6227	177	49	31
4-М	0,55	1500	4491	7456	198	71	35
4-Н	0,55	1500	4845	8017	204	82	35
4-О	0,55	1500	5189	8596	211	94	35
4-Р	0,75	1500	5424	9063	211	103	36
4-С	0,75	1500	5688	9520	211	114	36
4-Т	1,1	1500	6858	10330	213	152	38
1М	2,2	3000	7440	14400	601	257	40
4-Е	3	3000	7389	12811	748	209	46
4-М	4	3000	9344	15465	874	301	51
4-Н	4	3000	10029	16629	877	351	51
4-О	5,5	3000	10826	17933	918	407	60
4-Р	5,5	3000	11315	18908	917	449	60
4-С	7,5	3000	11805	19840	917	498	84
4-Т	7,5	3000	14282	21826	930	598	84
4-О	0,25	1000	4587	7861	105	49	32
4-Р	0,25	1000	4979	8260	106	55	32
6-О	0,25	1000	4451	7520	117	45	32
6-Р	0,37	1000	4757	8032	119	52	35
6-С	0,37	1000	5064	8517	121	59	35
6-Т	0,55	1000	5938	9600	125	73	37
9-Т	0,55	1000	6502	10710	127	93	37
1-М	0,37	1500	4650	9750	169	76	31
1-Н	0,55	1500	5450	10300	170	84	33
1-О	0,55	1500	6230	10900	171	93	33
4-М	0,75	1500	6237	10634	240	92	36
4-Н	0,75	1500	6696	11448	249	107	36
4-О	1,1	1500	7187	12289	258	122	40
4-Р	1,1	1500	7822	12923	259	133	40
6-С	1,5	1500	7961	13405	300	146	43
6-Т	1,5	1500	9377	14922	308	178	43
9-Т	1,5	1500	9439	15406	322	191	43
9-Х	1,5	1500	10260	16918	316	230	43
1-М	4	3000	9990	20100	714	319	50
1-Н	4	3000	11200	21200	718	355	50
1-О	4	3000	13400	22300	714	393	50
5-М	5,5	3000	10815	20095	938	323	60
4-М	7,5	3000	12827	21919	1014	384	83
4-Н	7,5	3000	13848	23600	1050	448	83
4-О	7,5	3000	16550	25331	1057	512	83
4-Р	11	3000	16044	26578	1095	564	112
6-С	11	3000	16316	27502	1258	609	112
4-О	0,37	1000	6163	10801	120	59	37
4-C	0,55	1000	7216	12116	128	73	38
7-Х	0,55	1000	8667	13268	130	89	38
8-Х	0,55	1000	7237	13532	109	92	38
9-Т	0,75	1000	8433	13930	165	98	44
9-Х	1,1	1000	9555	15294	162	118	46
1-Е	0,37	1500	5130	11400	173	65	33
1-М	0,55	1500	6360	13500	194	90	36
1-Н	0,75	1500	7660	14400	195	103	36
4-М	1,1	1500	8301	14532	273	106	42
4-Н	1,1	1500	8996	15744	284	124	42
4-О	1,5	1500	9700	16963	297	145	44
4-Р	1,5	1500	10697	17920	302	160	44
8-Т	2,2	1500	13781	20100	302	205	49
8-Х	2,2	1500	11629	21835	284	239	49
6-Т	2,2	1500	12257	21295	365	227	49
6-Х	3	1500	14810	23659	385	280	53
1-Е	4	3000	10800	23500	728	273	52
1-М	5,5	3000	12700	27600	809	374	62
1-Н	7,5	3000	13200	29700	828	436	83
1-О	7,5	3000	17600	31700	849	492	83
4-М	11	3000	17040	29888	1156	450	113
4-Н	11	3000	18449	32311	1200	528	113
4-О	11	3000	19914	34802	1246	608	113
1-О	0,37	1000	7500	13300	89	53	41
4-М	0,55	1000	6548	12602	130	50	43
4-Н	0,55	1000	7128	13746	135	59	43
4-О	0,55	1000	8082	14813	139	69	43
6-О	0,75	1000	8109	15104	164	72	49
6-Р	0,75	1000	9177	16213	168	83	49
6-С	1,1	1000	10323	17559	173	94	51
6-Т	1,1	1000	11489	19457	181	119	51
9-Х	1,5	1000	13907	21034	191	139	57
2-М	0,75	1500	8206	17155	184	92	42
1-О	1,1	1500	12100	20800	217	131	46
4-М	1,5	1500	10045	19426	309	118	49
4-Н	2,2	1500	10987	21217	322	140	55
4-О	2,2	1500	12484	22940	331	164	55
6-О	2,2	1500	12563	23390	391	169	55
6-Р	3	1500	14165	25107	401	195	58
6-С	3	1500	15933	26793	413	223	58
6-Т	4	1500	17915	30559	444	288	68
9-Х	5,5	1500	21838	32998	468	338	99
2-М	5,5	3000	16880	35500	777	445	68
2-Н	7,5	3000	18038	37821	816	446	92
1-О	11	3000	24600	42700	920	558	117
5-Н	15	3000	22793	42445	1263	564	164
5-О	18,5	3000	24679	46056	1327	655	174
5-Р	18,5	3000	27509	48976	1353	741	174
6-Т	1,1	750	12915	19885	126	76	73
9-Х	1,1	750	13994	21777	127	92	73
12-Х	1,5	750	15326	22595	148	100	78
1-М	0,37	1000	8050	15200	90	45	53
1-О	0,55	1000	10300	17600	95	58	54
4-М	0,55	1000	8274	16096	134	51	54
6-М	0,75	1000	9660	17075	168	58	62
6-Н	1,1	1000	10069	18861	176	69	64
6-О	1,1	1000	11721	20606	184	83	64
6-Р	1,5	1000	13346	22411	195	98	72
6-С	1,5	1000	14220	23993	204	111	72
6-Т	2,2	1000	17438	27596	219	148	81
9-Х	3	1000	19085	29722	236	169	108
12-Х	3	1000	20975	30905	275	184	109
1-М	1,5	1500	12000	24000	224	109	60
1-О	1,5	1500	16300	27500	235	145	60
4-М	2,2	1500	12998	25482	3001	125	71
6-М	3	1500	15050	26733	410	137	75
6-Н	3	1500	16697	29463	428	168	75
6-О	4	1500	18429	32608	461	209	84
6-Р	5,5	1500	20804	35116	479	238	114
6-С	5,5	1500	22257	37597	499	271	114
6-Т	7,5	1500	27043	42891	527	354	139
9-Х	7,5	1500	28826	44843	537	387	139
12-Х	11	1500	31498	46680	628	420	152
9-С	1,1	750	15469	23789	133	69	81

Показаны первые 150 строк, полная таблица — в техническом описании серии.

Данные приведены по техническому описанию завода. Масса указана для базового исполнения и меняется при смене типа двигателя.

Комплектация

Изделие в сбореРабочее колесо и электродвигатель в обечайке

Крепёж и виброизоляцияКомплект подбирается под типоразмер и условия монтажа

ДокументыПаспорт изделия, руководство по эксплуатации, сертификаты по запросу

ДополнительноГибкие вставки, монтажные стаканы, преобразователи частоты — по заявке

Документация

PDF Техническое описание серии — характеристики, чертежи и схемы всех типоразмеров

Нужен расчёт по спецификации?

Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.

Отправить спецификацию
