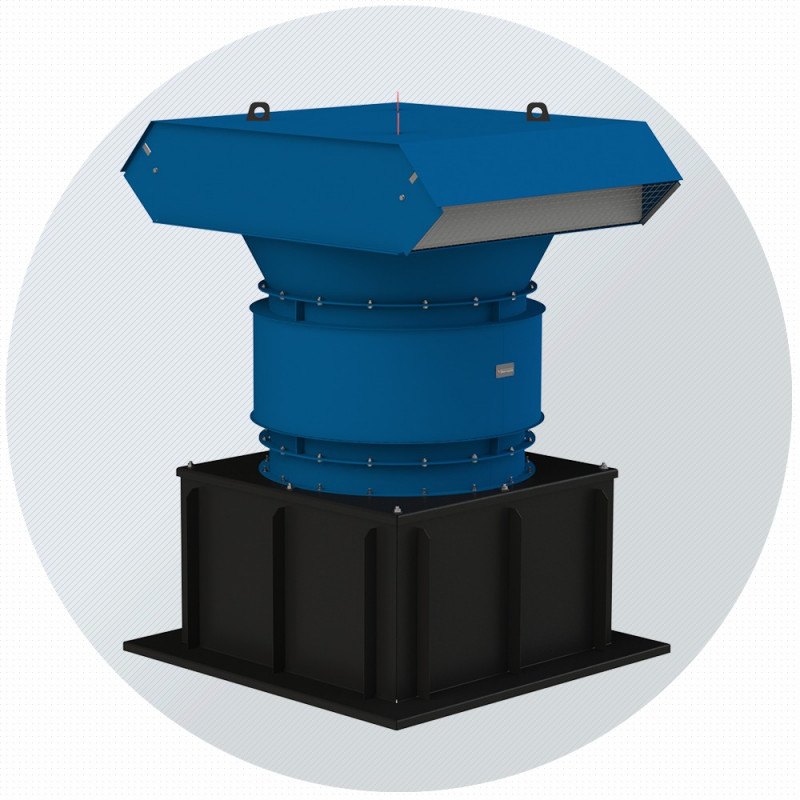

Крышный приточный вентилятор ВКОП-К №11,2 с клапаном, Ø1120 мм
⚙️ Подбор и заказ
Характеристики
Описание
Крышный приточный вентилятор ВКОП-К №11 — крышный осевой приточный вентилятор со встроенными обратными клапанами завода «Виктория» (Москва). Номер 11,2: диаметр рабочего колеса 1120 мм. В каталоге завода 14 исполнений по двигателю: производительность от 10 500 до 68 200 м³/ч, полное давление до 647 Па, мощность 2,2–18,5 кВт.
Версия ВКОП со встроенными в защитный колпак обратными клапанами: в дежурном режиме сечение закрыто, теплопотери через вентилятор минимальны.
Исполнения по электродвигателю
ВКОП-К построен на базе осевого вентилятора ВО-13-284 с 12-лопастным колесом (аэродинамическая схема К.06), поэтому его аэродинамика совпадает с ВО-13-284 того же номера. В обозначении сохраняются число лопаток, угол их установки, номер, мощность и обороты.
1000 мин⁻¹ — 7 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| ВКОП-К-13-284-12к/17-11,2-5,5-1000 | 12 | 17 | 13 800–28 900 | 435…103 | 413…0 | АИР132S6 | 5,5 | 950 |
| ВКОП-К-13-284-12к/20-11,2-7,5-1000 | 12 | 20 | 17 000–36 900 | 483…169 | 449…0 | АИР132M6 | 7,5 | 950 |
| ВКОП-К-13-284-12к/25-11,2-11-1000 | 12 | 25 | 22 900–44 300 | 504…243 | 442 | АИР160S6 | 11 | 970 |
| ВКОП-К-13-284-12к/30-11,2-11-1000 | 12 | 30 | 29 900–52 100 | 544…339 | 430…1 | АИР160S6 | 11 | 970 |
| ВКОП-К-13-284-12к/35-11,2-15-1000 | 12 | 35 | 35 100–56 800 | 586…400 | 428…0 | АИР160M6 | 15 | 970 |
| ВКОП-К-13-284-12к/40-11,2-15-1000 | 12 | 40 | 39 300–62 400 | 623…492 | 428 | АИР160M6 | 15 | 970 |
| ВКОП-К-13-284-12к/45-11,2-18,5-1000 | 12 | 45 | 46 900–68 200 | 647…568 | 381…0 | АИР180M6 | 18,5 | 980 |
750 мин⁻¹ — 7 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| ВКОП-К-13-284-12к/17-11,2-2,2-750 | 12 | 17 | 10 500–22 000 | 252…59 | 239…0 | АИР112MА8 | 2,2 | 710 |
| ВКОП-К-13-284-12к/20-11,2-3-750 | 12 | 20 | 12 900–28 100 | 279…98 | 260…0 | АИР112MВ8 | 3 | 710 |
| ВКОП-К-13-284-12к/25-11,2-4-750 | 12 | 25 | 17 400–33 700 | 291…141 | 256…0 | АИР132S8 | 4 | 700 |
| ВКОП-К-13-284-12к/30-11,2-4-750 | 12 | 30 | 22 800–39 600 | 315…196 | 249…0 | АИР132S8 | 4 | 700 |
| ВКОП-К-13-284-12к/35-11,2-5,5-750 | 12 | 35 | 26 700–43 200 | 339…231 | 247…0 | АИР132M8 | 5,5 | 700 |
| ВКОП-К-13-284-12к/40-11,2-7,5-750 | 12 | 40 | 29 900–47 500 | 360…285 | 248…0 | АИР160S8 | 7,5 | 720 |
| ВКОП-К-13-284-12к/45-11,2-7,5-750 | 12 | 45 | 35 600–51 900 | 374…328 | 220…0 | АИР160S8 | 7,5 | 720 |
Расшифровка обозначения
ВКОП-К-13-284-12к/30-11,2-N-n
| ВКОП-К | тип вентилятора |
| 13-284 | базовый осевой вентилятор ВО-13-284 |
| 12к/30 | 12 лопаток (схема К.06), угол установки 30° |
| № | номер вентилятора = диаметр колеса в дм |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВКОП-К, мм
| № ВКОП-К | hэд | D | D1 | d | H1 | H2 | H3 | Н4 | H5 | h | H, не более | A | B | A1 | A2 | A3 | n1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 11,2 | 112 | 1130 | 1184 | 15 | 485 | 280 | 450 | 160 | 360 | 40 | 1480 | 2000 | 1490 | 1320 | 1400 | 1230 | 12 |
| 11,2 | 132…180 | 1130 | 1184 | 15 | 650 | 280 | 450 | 160 | 525 | 40 | 1650 | 2000 | 1490 | 1320 | 1400 | 1230 | 12 |
| 11,2 | 200…225 | 1130 | 1184 | 15 | 750 | 280 | 450 | 160 | 625 | 40 | 1750 | 2000 | 1490 | 1320 | 1400 | 1230 | 12 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12
- Количество лопаток – 4, 6, 8 или 10
Назначение и исполнения
| Общего назначения | без обозначения |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
По запросу производим сейсмостойкие вентиляторы ВКОП-К.
Где применяется
- Подпор воздуха в лестничные клетки и лифтовые шахты
- Тамбур-шлюзы и зоны безопасности
- Объекты с требованиями к герметичности в дежурном режиме
- Компенсирующая подача воздуха при дымоудалении
Как подобрать
- Расход подпора считают по методике СП 7.13130 и МД.137-13: избыточное давление 20–150 Па в защищаемом объёме
- Рабочая точка должна лежать внутри диапазона выбранного исполнения с запасом 10–15 % по давлению
- На стороне нагнетания предусматривают нормально закрытый противопожарный клапан КПВ
- Номер вентилятора согласуйте со стаканом СМК/СМКУ или опорной рамой
- При круглогодичной готовности выбирайте климатическое исполнение У1 или УХЛ1
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВКОП-К, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
